MegaLoop ML200FX


FX - wie flexibel

Ultra-breitbandiger Frequenzbereich von 9kHz bis max. 180MHz
Hoher Dynamikbereich mit IP3 von typ. +40dBm & IP2 von typ. +85dBm
Weiter Versorgungsspannungsbereich von 5V – 15V
Zuschaltbares UKW-Bandstop-Filter mit Tiefpassfunktion
Verstärkung intern umschaltbar in drei Stufen
Unterschiedliche Strahlerformen und Größen verwendbar
Im Innen- und Außenbereich verwendbar
Zusätzlicher Erdungsanschluss (M5) am Gehäuse
Hochwertig verarbeitet; spritzwassergeschütztes Gehäuse, alle Schraubanschlüsse in Edelstahl ausgeführt
Kleine Verpackung = günstige Versandkosten
Ideal für unterwegs, da klein zerlegbar und USB-speisbar

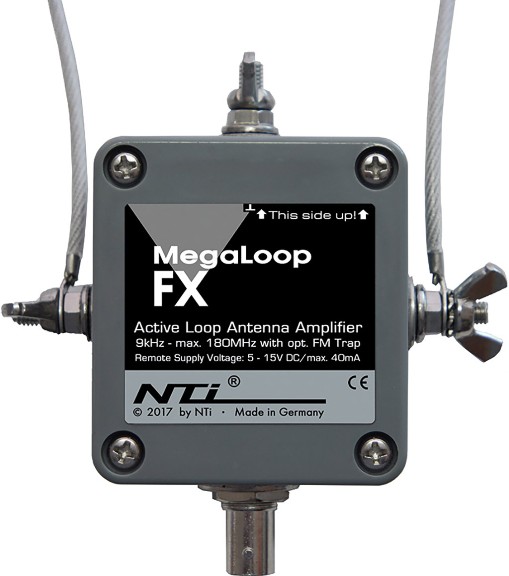

Die Megaloop FX ist unser neuer aktiver Loopverstärker (Active Loop Amplifier) für den Bereich von 9kHz bis max. 180MHz. Die MegaLoop FX vereint die Eigenschaften der erfolgreichen MegaLoop ML200 und ML052 in einem Modell. Durch den nun integrierten zuschaltbaren UKW-Bandstop-Filter und der dreistufig wählbaren Verstärkung wird ein Höchstmaß an Flexibilität für alle Anwendungen erreicht.
Flexibler Einsatzbereich

Diese breitbandige, magnetische aktive Loopantenne eignet sich besonders gut bei schwierigen Empfangsverhältnissen durch elektrische Störungen (E-Feld) im Nahfeldbereich oder auch behelfsmäßig als Zimmerantenne oder im Einsatz auf dem Balkon. Sie ist flexibel einsetzbar, ob auf dem Dachboden, am Fenster, auf dem Balkon, im Car-Port an der Wand oder fest montiert am Mast.
Flexibel zuschaltbares UKW-Bandstop-Filter

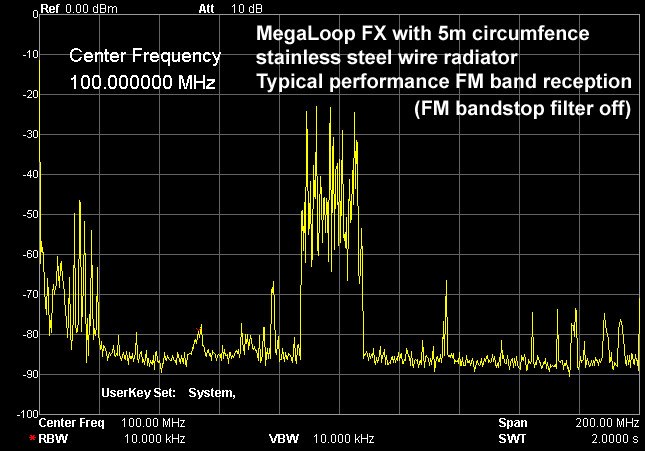

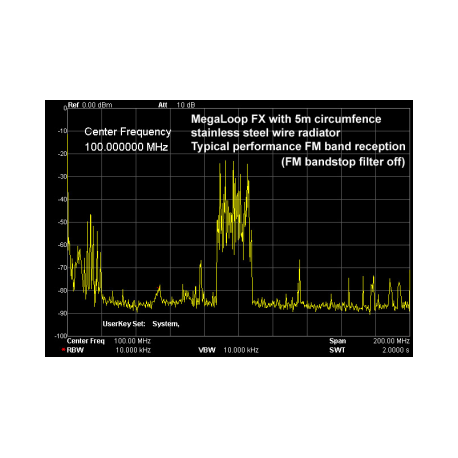

Basierend auf der bewährten MegaLoop-Plattform, wurde am Eingang ein zusätzliches Tiefpassfilter mit zusätzlichem UKW-Bandstop-Filter integriert, dass sich nun per Jumper ein- bzw. ausschalten lässt. Bei störenden Einstrahlungen aus dem UKW-Bereich, lässt sich der UKW-Bandstop-Filter per Jumper aktivieren und UKW Signale zwischen 88 und 108 MHz werden um typ. 20-30dB zur Vermeidung von Übersteuerungseffekten gedämpft.
Flexible dreistufige Verstärkung

Die Verstärkung (Gain) der MegaLoop FX lässt sich intern mittels eines Jumpers jetzt sogar in drei unterschiedlichen Stufen (High/Medium/Low) anpassen.
Frequenzgang (-3dB) & nominale Verstärkung:

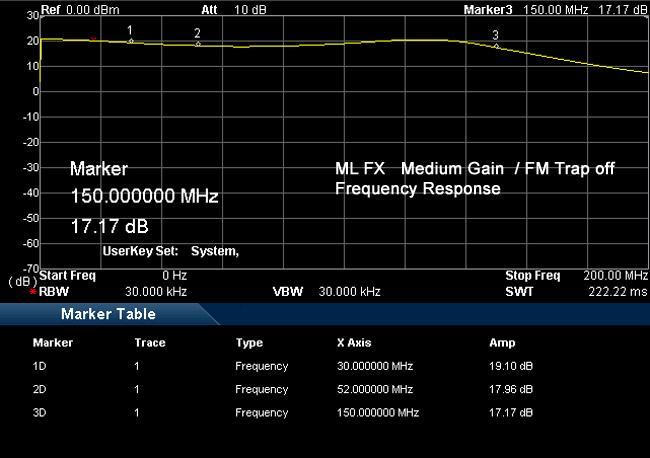

a.) UKW-Bandstop off

   High Gain: 9kHz -110MHz & 25dB Gain

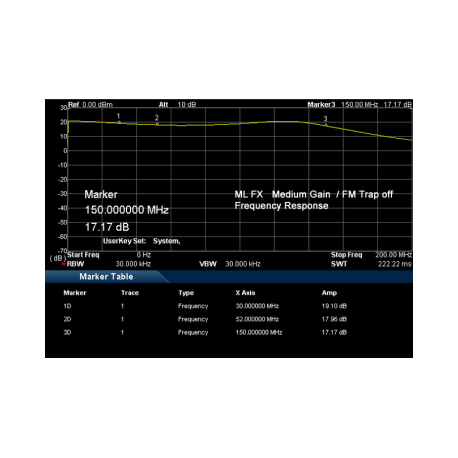

   Medium Gain: 9kHz -150MHz & 20dB Gain
   Low Gain: 9kHz -180MHz & 15dB Gain

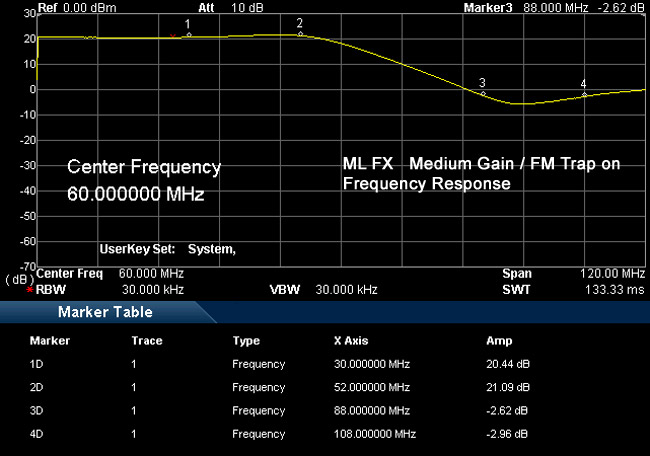

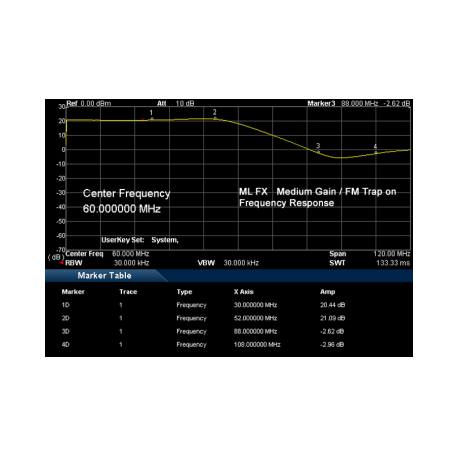

b.) UKW-Bandstop on

   High Gain: 9kHz -52 MHz & 25dB Gain
   Medium Gain: 9kHz -60 MHz & 20dB Gain
   Low Gain: 9kHz -66 MHz & 15dB Gain

Flexible Schleifengrössen möglich

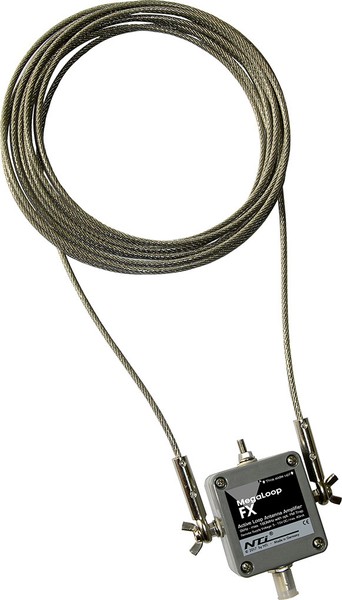

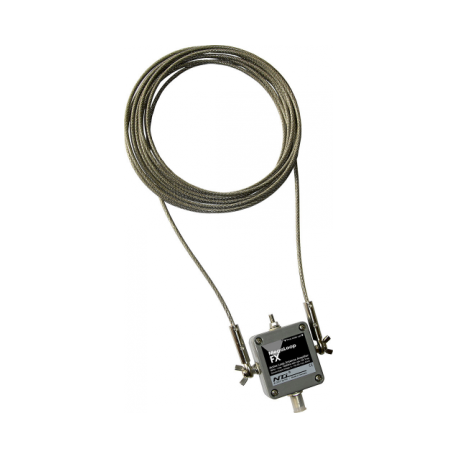

Mit der MegaLoop FX lassen sich unterschiedlichsten Strahlerformen verwenden. Standardmäßig wird eine Großschleife aus flexiblem, PVC-ummantelten und seewasserfestem Edelstahldrahtseil (V4A) mit einem Umfang von 5m für den Indoor- und Portabelbetrieb sowie für den permanenten Outdoorbetrieb angeboten. Es sind andere Längen wie zum Beispiel 10 Meter lieferbar. Es wurden bereits Längen bis zu 20 Meter erfolgreich getestet.

Darüberhinaus gibt es auch noch eine starre Loop aus Aluminium mit einem Durchmesser von etwa 80cm. Durch die Umschaltbarkeit bzw. Anpassung der Verstärkung ist damit immer die optimale Kombination von verwendeter Schleifengrösse zu Verstärkung gegeben.

Exzellente IP-Werte bei gerade einmal 5 Volt Versorgungsspannung

Bei zwei Signalen im 7 MHz Bereich wird ein herausragender IP3-Wert von typ. +40 dBm und ein IP2-Wert von +85dBm bei gerade einmal 5V Versorgungsspannung (max. 40mA) erreicht, so dass auch hier eine optionale Speisung via USB oder Powerbank möglich ist. Die entsprechende Einspeiseweiche CPI1500 ist bereits im Standardlieferumfang enthalten. Damit ist die MegaLoop FX sowohl mit Netzteil (2,1mm Hohlstecker), als auch mittels eines optional erhältlichen Adapterkabels via USB mit Strom zu versorgen. Die USB-Versorgung hat den Vorteil, dass man a.) kein externes Netzteil mehr braucht und b.) die Antenne auch autonom und rauscharm über eine separate USB-PowerBank versorgen kann.
Integrierter dreifacher Überspannungsschutz des Aktivteils

Grobschutz durch Gasableiter mit 60V Zündspannung mit max. Puls-Ableitstrom 1kA (8/20µs) sowie zweifacher zusätzlicher integrierter ESD-Feinschutz bis max. 2kV bzw. 8KV. Weiterhin sind Loop-Anschlüsse hochohmig zur Ableitung von statischen Aufladungen nach Masse verbunden.

Tipp:

Mit zwei einfachen Saugnapfhaken lässt sich die MegaLoop-Antenne schnell und sauber an dem Fenster zu Hause, im Hotel oder unterwegs befestigen. Durch die flexible Großschleife ist der Transport ein Kinderspiel.

Lieferumfang:

MegaLoop ML200FX
5m Großschleife aus PVC-ummanteltem, seewasserfestem Edelstahldrahtseil (V4A)
Fernspeiseweiche CPI1500UNI
