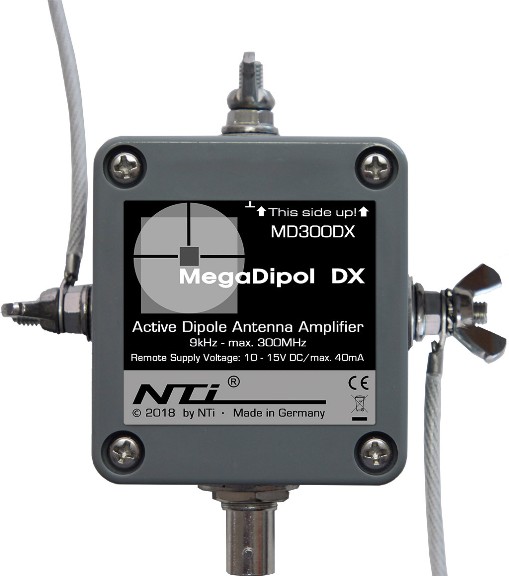

MegaDipol MD300DX


Der MegaDipol MD300DX ist ein breitbandiger aktiver Dipol (Aktivdipol) mit max. 300MHz oberer Grenzfrequenz, der auf die elektrische Komponente (E-Feld) des elektromagnetischen Feldes anspricht. Der Aktivdipol MD300DX wird überall dort, wo keine oder nur schwache lokal generierte Störungen zu erwarten sind, Spitzenergebnisse hinsichtlich Signalstärke und SNR (Signal-to-Noise Ratio) liefern.

Im Gegensatz zu einfachen E-Feld- Aktivantennen mit nur einem Strahler zeigen sich prinzipbedingt durch den symmetrischen Aufbau praktisch keine negativen Beeinflussungen wie Resonanz- und Einstrahleffekte, die durch das angeschlossene Koaxkabel entstehen könnten.

Erste Wahl für DXer

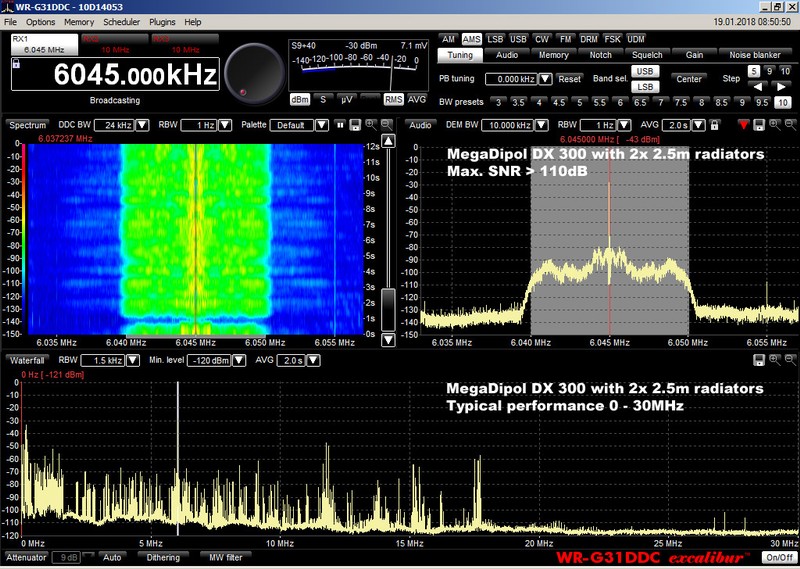

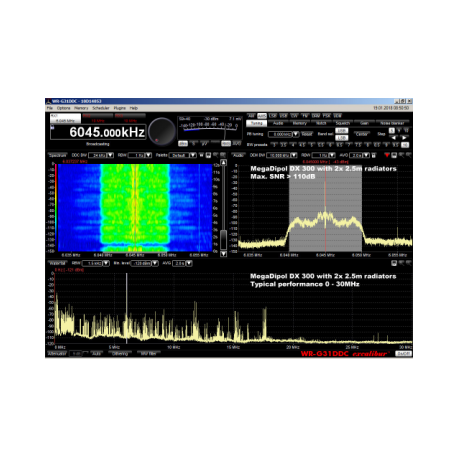

Der MegaDipol MD300DX Aktivdipol ist ideal für DXer. Gerade in ruhigen Umgebungen, kann er seine Stärke, schwache Signale effizient zu verstärken, richtig ausspielen. Im praktischen Betrieb waren bis zu 110dB Signal-Rauschabstand möglich!

Schön breitbandig

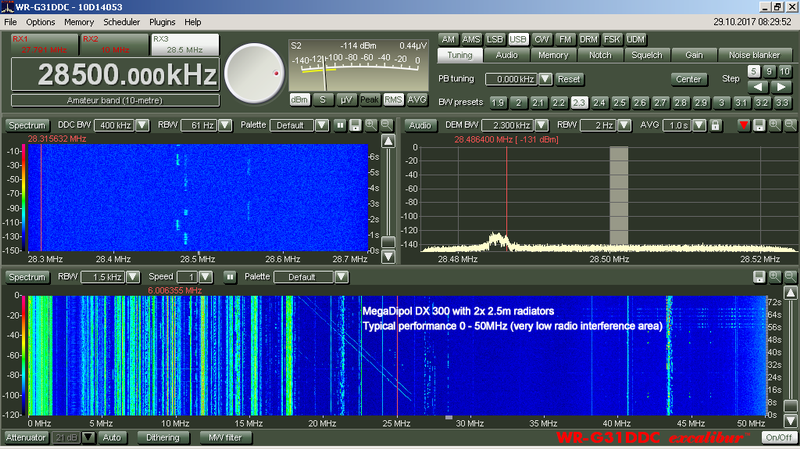

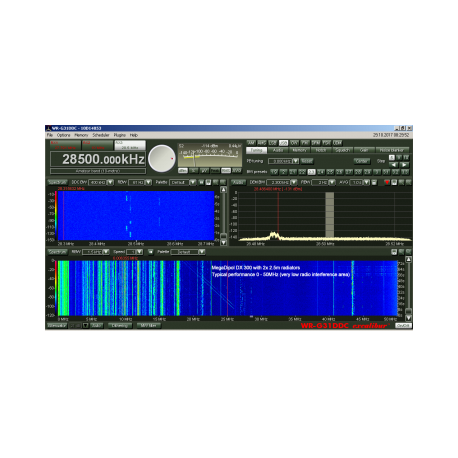

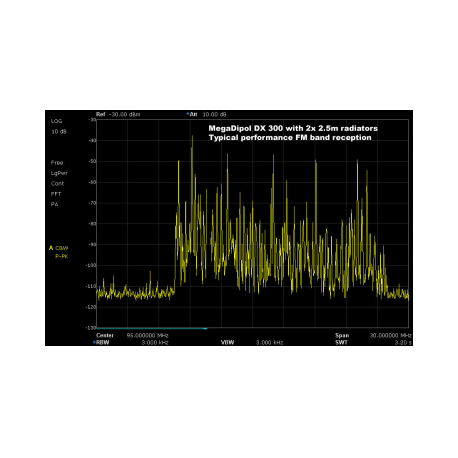

Durch seine enorme Breitbandigkeit und die gleichmäßige Empfangscharakteristik ist der MegaDipol MD300DX Aktivdipol ideal für Breitbandreceiver und SDR‘s sowie WEB-SDR wie zum Beispiel KiwiSDR etc. geeignet. Der MegaDipol MD300DX lässt sich natürlich auch an allen anderen Empfängern, SDR‘s oder Weltempfängern betrieben.

DualPower Stromversorgung

Der MegaDipol kommt mit unterschiedlichsten Versorgungsspannungen zurecht. Er wird nominal mit 10 - 15V DC (max. 40mA) versorgt. Die Antenne lässt sich sogar mit leicht reduzierten IP-Werten bei gleicher Verstärkung mit nur 5 Volt via USB betreiben. Das hat den Vorteil, dass man den MegaDipol auf Reisen oder DX-Expeditionen autonom und rauscharm über eine separate USB-PowerBank versorgen kann.

Fazit aus dem Testbericht von Fenu-Radio vom Februar 2021:

Der MegaDipol MD300DX ist sehr empfangsstark! Mit ihm waren Empfänge möglich, die mir bis dahin nicht gelungen sind. Das wichtigste ist der Signal-Rauschabstand (SNR). Dieser ist bei dem MegaDipol MD300DX hervorragend. Sehr empfehlenswert! Eine Top-Antenne!

Test von Nils Schiffhauer DK8OK im Funkamateur / Ausgabe 07-2018:

... Diese Eigenschaften allein, lassen den MD300DX Aktivdipol zur ersten Wahl für störgeplagte Hörer werden. Und erst Recht die Tatsache, dass sie mit ihren durchgängig hervorragenden Eigenschaften, die Ohren für anspruchsvolles DX auch bei bei begrenztem Platz öffnet ... Alles in allem absolut erstaunlich, was der MegaDipol MD300DX leistet!

Fazit aus dem Testbericht des WRTH 2020

... The Megadipol is clearly very effective. It has high gain with a low noise factor coupled with good dynamic range, and returns an SNR performance... the MegaDipol is a great choice as it is capable of returning excellent results down to the lowest frequencies ...

Kunden Feedback:

"MegaDipol has arrived and installed. It seems to be a great antenna, especially compared to dimensions!"

Technische Daten

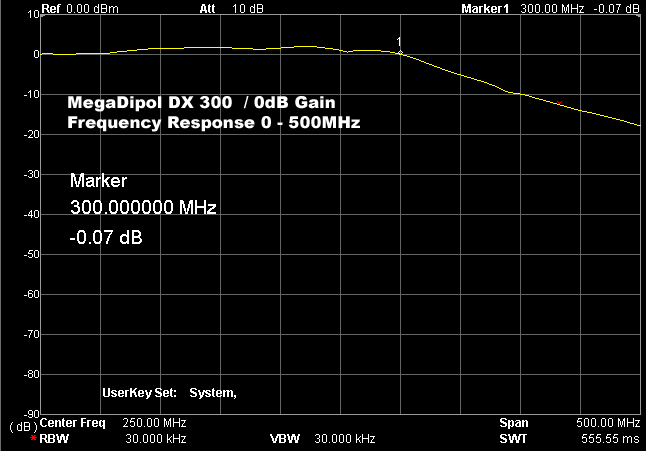

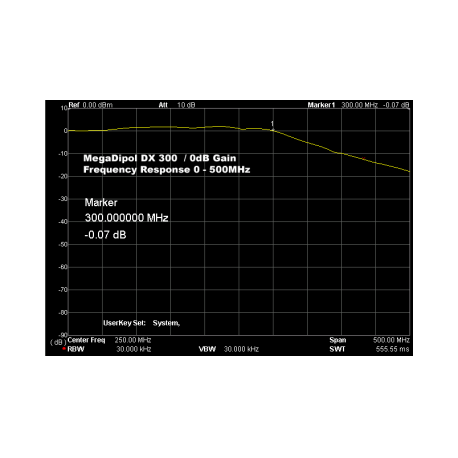

Frequenzbereich: 9kHz - 300MHz
IP3: typ. +30dBm (@7.00 & 7.20MHz)
IP2: typ. +78dBm (@7.00 & 7.20MHz)
Größe/Gewicht: 98 x 90 x 38mm / 0.12kg

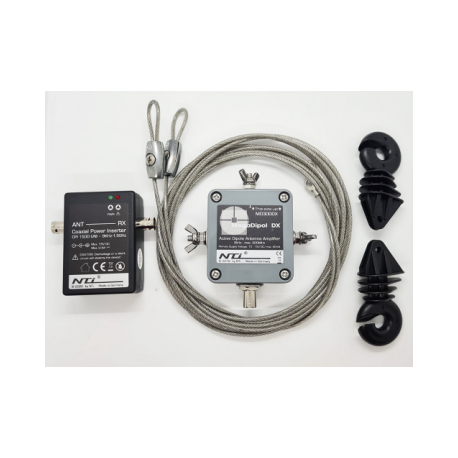

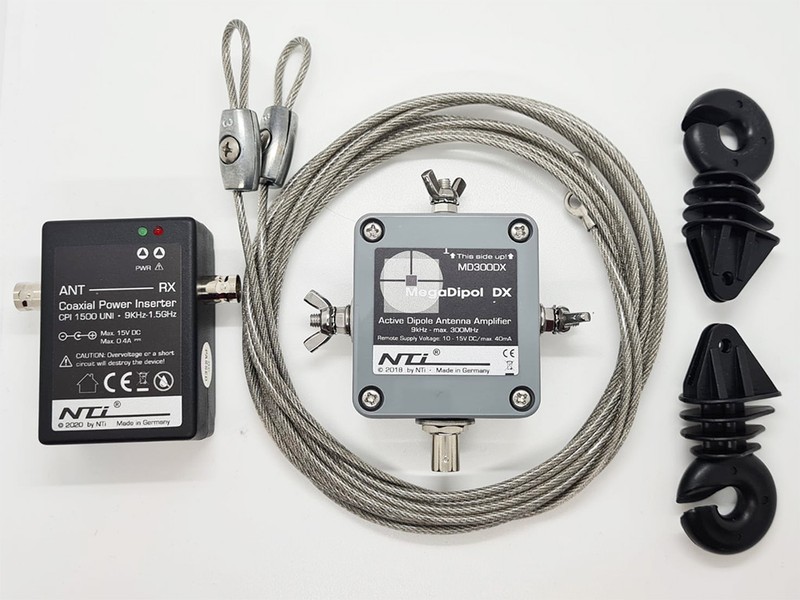

Lieferumfang

MegaDipol MD300DX
Einspeiseweiche CPI1500UNI
2x 250cm lange Strahler aus PVC-ummanteltem seewasserfestem Edelstahl-Drahtseil
2x Isolatoren zur Aufhängung (wetterfester Kunststoff mit 4.5mm Befestigungsloch)

Wichtig:
Der angeschlossene Empfänger sollte einen entsprechend hohen Dynamikumfang aufweisen, um die angelieferten Signale auch optimal verarbeiten zu können.
