MegActiv MA305FT

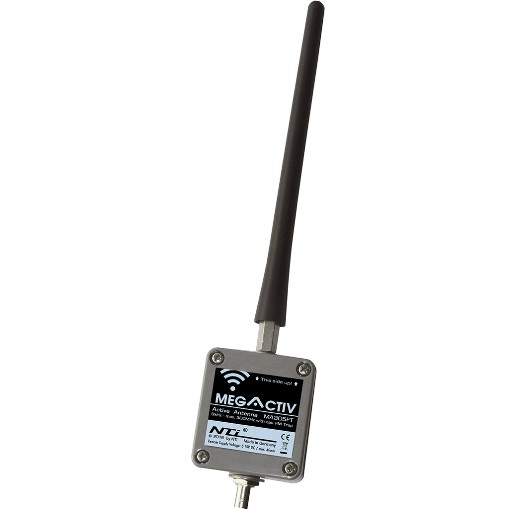

Mit der MegActiv MA305FT Aktivantenne erweitern wir unser Sortiment an modernen, USB-speisbaren E-Feld Aktivantennen um ein weiteres Modell. Die MegActiv MA305FT schließt die Lücke zwischen BoniWhip und GigActiv GA3005.
Die rauscharme und sehr hochwertig  verarbeitete MegActiv Aktivantenne deckt den Frequenzbereich von 9kHz – 300MHz ab. Mit nur knapp 18cm Strahlerlänge lässt sich die Antenne unauffällig montieren. Im Kurzwellenbereich bei 7 MHz wird standardmäßig ein IP3-Wert von typ. >+30dBm erreicht.

Die neue MegActiv MA305FT ist die Weiterentwicklung der beliebten MegActiv MA305. Neben kleinen Verbesserungen in der Elektronik, wurde der neuen MegActiv MA305FT ein zuschaltbares UKW-Bandstop-Filter spendiert.
Bei störenden Einstrahlungen aus dem UKW-Bereich, lässt sich der UKW-Bandstop-Filter per Jumper aktivieren und UKW Signale zwischen 88 und 108 MHz werden um typ. 20-30dB zur Vermeidung von Übersteuerungseffekten gedämpft.

Frequenzbereich: 9kHz – 300MHz
IP3: > typ. +30dBm
IP2: > typ. +50dBm

Vergrößertes und flexibles 18cm langes Strahlerelement
Zuschaltbares UKW-Bandstop-Filter mit Tiefpassfunktion
Weiter Versorgungsspannungsbereich von 5-15V bei geringstem Eigenstromverbrauch von nur 10mA, somit auch USB-speisbar; z.B. auch autonom und rauscharm über eine separate USB-PowerBank
Integrierter doppelter Überspannungsschutz des Aktivteils: Grobschutz durch Gasableiter mit 60V Zündspannung mitmax. Puls-Ableitstrom 1kA (8/20µs) sowie zusätzlicher integrierter ESD-Feinschutz bis max. 2kV

Der Lieferumfang enthält bereits die Einspeiseweiche CPI1500UNI. Betreffend der Speisespannung kann die Antenne mit 5 – 15V Gleichspannung (max. 40mA; typ: 10mA) und sogar alternativ über die mitgelieferte Einspeiseweiche CPI1500UNI über ein Adapterkabel mit USB versorgt werden. Mit dieser Einspeiseweiche ist eine Stromversorgung sowohl Netzteil – als auch per USB möglich. Die USB-Versorgung hat den Vorteil, dass man a.) kein externes Netzteil mehr braucht oder b.) sogar die Antenne auch autonom und rauscharm über eine separate USB-PowerBank versorgen kann.



Schön breitbandig

Durch ihre enorme Breitbandigkeit und die gleichmäßige Empfangscharakteristik, ist die MegActiv MA305FT Aktivantenne ideal für Breitbandreciver und SDR sowie WEB-SDRs wie zum Beispiel KiwiSDR etc. geeignet. Die MegActiv 305FT lässt sich natürlich auch an allen anderen Empfängern, SDRs oder Weltempfängern betrieben.


Die MegActiv wurde bereits live auf dem RMRC DX-Camp Hoherodskopf präsentiert und Fernando von Fenu-Radio.ch hat die Antenne im Mai 2015 getestet und einen Bericht veröffentlicht.

Fazit aus dem Testbericht von Fenu-Radio:

"Die NTi MegActiv Aktivantenne ist eine kleine Empfangsantenne mit exzellenter Empfangsleistung. Der Aufbau gestaltete sich als unproblematisch, ähnlich der Boni-Whip. Von VLF bis über den UKW-Bereich, empfängt die MegActiv trotz ihrer geringen Grösse sehr gut. Bei korrektem Aufbau liefert sie einen fast unschlagbaren Signal/Rauschabstand!"


Lieferumfang:

MegActiv MA305FT Aktivantenne
Strahler
Einspeiseweiche CPI1500UNI
