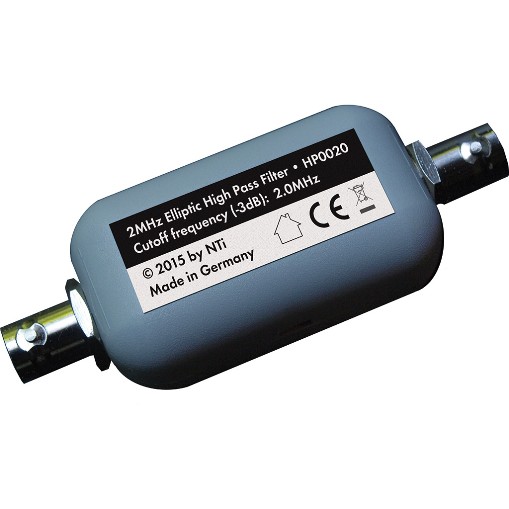

HP0020 Hochpass


Der elliptisch bemessene  HP0020 unterdrückt alle Frequenzen unterhalb von 2MHz. Starke oder ortsnahe Sender im Lang- und Mittelwellenbereich können oft Störungen und Intermodulationen im Kurzwellenbereich erzeugen, die von diesem Filter wirksam unterdrückt werden. Der HP0020 ist sehr steilflankig ausgelegt, so dass Signale im oberen Mittelwellenbereich schon wirksam unterdrückt werden.

Für maximale Wirkung sollte der Tiefpass direkt vor den Empfängereingang eingeschleift werden.

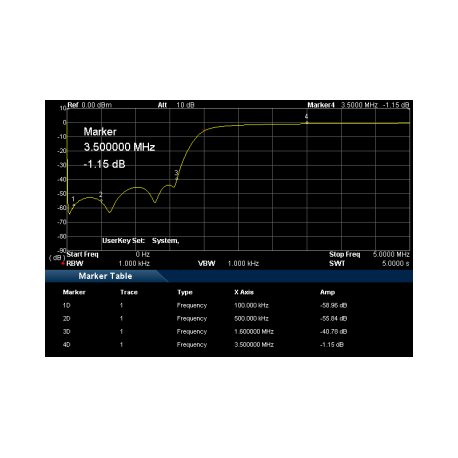

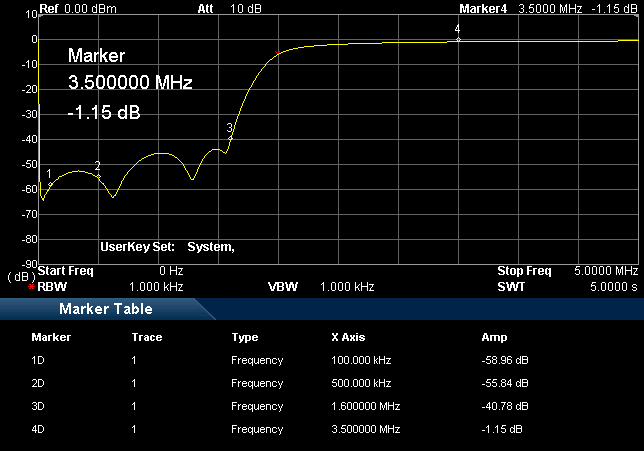

Dämpfungswerte (typ.):
< 0.50MHz: -55dB
1.0MHz: -45dB
1.6MHz: -35dB
2.0MHz: -3dB
>2.5MHz: -1dB

Ein- und Ausgang sind gleichspannungsgeblockt (max. 50V DC).

Abmessungen:
88mm x 31mm x 25mm

Made in Germany.

Achtung: Nur für Empfangszwecke geeignet, hohe HF-Leistungen (> +10dBm) verursachen permanente Schäden!
